KVPQ típusú katódvédelmi berendezés

1. Műszaki adatok

Hálózati oldali táplálás:



Névleges bemenő teljesítmény:

1500W/modul

Névleges bemeneti feszültség:

230V, +10% / -18%

Bemeneti feszültség frekvenciája:

50Hz, ± 1Hz

Teljesítménytényező:

> 0,95 (PKI = PN)

Kimeneti jellemzők:



Névleges kimenő teljesítmény:

1250W/modul

Kimeneti feszültség max.: 1,01UN

50,5 V

Kimenő áram max.:

25A/modul

Bemeneti jelek:



Kontaktpotenciál jel:

0…-2,5V

Külső alapjel:

0…5V

TAKT jel:

TTL szint

Általános adatok:



Feszültségszabályozás pontossága:

± 0,5 %

Áramszabályozás pontossága:

± 2 %

Kimeneti feszültség hullámossága (DUpp): UN %

max. 1 %

Hatásfok:

tip. 84 %

Védettségi fokozat:

IP 55

Rádiófrekvenciás zavarhatás

MSZ EN 55022

Elektromágneses összeférhetőség

MSZ EN 61000-4-7:1995

Érintésvédelem:

I.

Bemeneti- és kimeneti  erősáramú csatlakozó pontok túlfeszültség védelme:

Bem. I-II. osztályú (B+C-levezető), Kim. II. osztályú (C-levezető)

Megengedett működési hőmérséklettartomány:

-20 … +50°C

Tárolási hőmérséklettartomány:

-40 … +60°C

Villamos szilárdság:

          bemenet – kimenet között:

          bemenet – védőföld között:

          kimenet – védőföld között:



3750V, 50Hz, 1perc

1875V, 50Hz, 1perc

500V, 50Hz, 1perc

Tömeg:

SDPQ modul: 13kg

KVKE egység:6kg

Rendszerszekrény típus:

Méretek (sz. x mag. x mélys.) KVPQ 1x25K, 2x25K:

                                                 KVPQ 3x25K, 4x25K:

RITTAL

CS 9783.110: 850 x 1375 x 550 mm

CS 9783.120: 850 x 1575 x 450 mm

Beépített védelmek:

Bemenő túláram elleni védelem

Kimenő túláram elleni védelem

Kimenő áramkorlátozás

Kimeneti túlfeszültség elleni védelem

Túlmelegedés elleni védelem

2. SDPQ modul

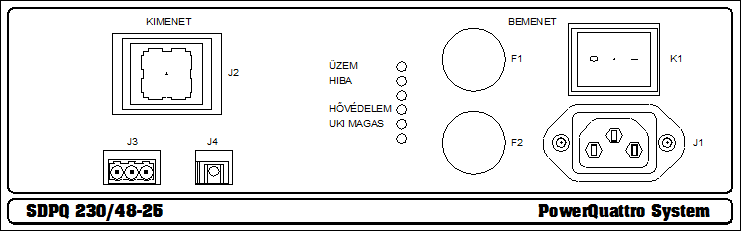

A modul előlapi kialakítását az alábbi ábra mutatja.

A modul két alapegységet tartalmaz. Az első alapegység feladata kettős, egyrészt az, hogy a közbensőköri egyenfeszültséget előállítsa, másrészt pedig biztosítsa a modul nagy teljesítménytényezőjű, szinuszos áramfelvételét. A második alapegység feladata, hogy az első által előállított közbensőköri egyenfeszültségből jó statikus és dinamikus tulajdonságokkal rendelkező kis hullámosságú, a bemenettől galvanikusan leválasztott egyenfeszültséget állítson elő. Mindkét alapegység kapcsolóüzemű. Az első kvázi-követőszabályozású, míg a második impulzusszélesség-modulált DC-DC átalakító. Az átalakító mindkét főáramkörében teljesítmény térvezérlésű tranzisztorokat alkalmaztunk.

A modul előlapján látható jelzések:

  • ÜZEM: zöld LED jelzi, ha a modul működik
  • HIBA: piros LED jelzi, ha a modulban valamilyen hiba keletkezett
  • HŐVÉDELEM: piros LED jelzi, hogy a beépített hővédelem megszólalt
  • UKI MAGAS: piros LED jelzi, hogy a kimeneti feszültség meghaladta az előre beállított határértéket



Amennyiben a modul nullaszintű külső vezérlőjeleket kap (pl. teljesen letekert feszültség, illetve áram potenciométerek), néhány másodperces késleltetés után szintén megjelenik a HIBA jelzés. Ebben az esetben ez azt jelenti, hogy a modul főáramköre nem működik. Ha a TAKT jel tiltó szintje a kb. 5-6 másodpercet meghaladja, az előbbiek alapján szintén megjelenik a HIBA jelzés. Ezen esetekben ez nem tekintendő hibának.

Az RTU egység feszültség kimaradása esetén az SDPQ modulok szintén nullaszintű vezérlő jeleket kapnak, így HIBA jelzéssel leszabályozott állapotban várakoznak.

A modul az alábbi beépített elektronikus védelmekkel rendelkezik:

  • Bekapcsolási áramlökés elleni védelem
  • Alacsony hálózati feszültség elleni védelem
  • Kimeneti túlfeszültség elleni védelem
  • Kimeneti túláram elleni védelem
